True Ortho
De Orthofoto, maar dan echt loodrecht: gegarandeerd zonder omvalling.
True Ortho

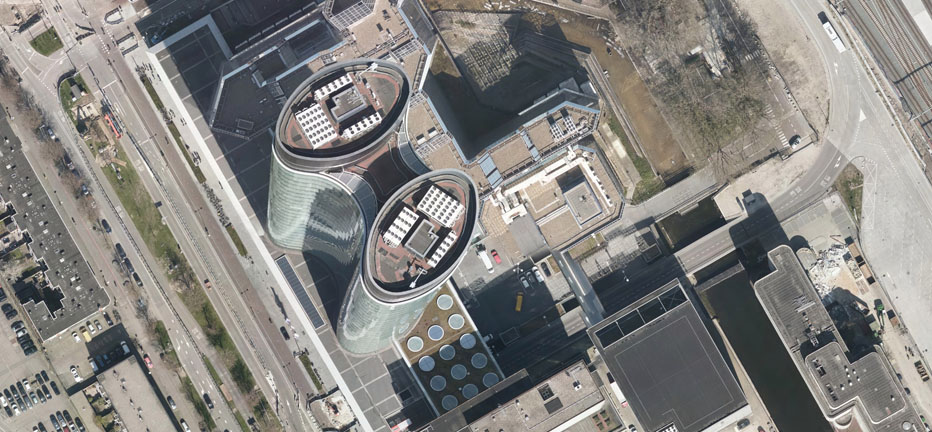

De True Orthofoto wordt opgenomen met een hoge voorwaartse en zijwaartse overlap. Deze extra opgenomen data wordt vervolgens door specifieke camera-software zodanig bewerkt dat een eindproduct ontstaat waarbij de omvalling 0% bedraagt. Kort uitgelegd gaat dit als volgt: als een gebouw rechtop wordt gezet, dan ontstaat er achter het gebouw een gat, waar, als het met 1 foto wordt gedaan, geen data beschikbaar is. Deze informatie was immers verscholen achter het gebouw. Dit is bij een hoog gebouw een groot gat maar ook bij kleine gebouwen is invulling nodig. Dat is de reden dat we inwinnen met een hogere overlap; hierdoor kan de software de informatie uit naastgelegen foto’s gebruiken om alles in te vullen. Dit werkt alleen als de inpassing zeer accuraat is.
Inpassing en nauwkeurigheid
Een nauwkeurige inpassing wordt mogelijk gemaakt door een intensieve aerotriangulatie, gecombineerd met paspunten en INS- en GPS data. Het resultaat bestaat uit een hoge absolute en relatieve nauwkeurigheid, waardoor de luchtfoto met hoge precisie kan worden ingezet voor veel gebruiksdoeleinden en processen. De nauwkeurigheid is minimaal 2 pixels. Bij een 5cm resolutie houdt dit een maximale onnauwkeurigheid in van 10cm.
Gebruiksdoeleinden
Om bovengenoemde redenen is het ECW-product tevens geschikt en voldoet het aan de eisen om in te zetten voor kartering. Karteren met behulp van het ECW-product is nu zeer goed mogelijk: door het ontbreken van de omvalling in de ECW ontstaat er een optimaal overzicht voor processen zoals karteren.
Hoogtemodel
Bij de True Orthofoto wordt een hoogtemodel gegenereerd uit de luchtfoto’s zelf, bovendien met een hogere dichtheid dan het AHN-hoogtemodel. Deze zogenaamde “dense pointcloud” wordt vervolgens gebruikt om de Orthofoto te corrigeren. Op deze manier wordt niet alleen op maaiveld gecorrigeerd maar ook objecten boven het maaiveld zoals gebouwen worden gecorrigeerd zodat iedere pixel op de juiste locatie ligt. Verticaal gezien ligt de dakgoot van een gebouw perfect recht boven de voet van het gebouw en dat is ook wat in de True Orthofoto het geval zal zijn. De omvalling in de ECW-producten bedraagt 0%.
Een bijkomend voordeel van het gebruik van het uit de foto’s gegenereerde hoogtemodel, is dat dit exact past bij het moment van de opname. Bij het AHN is het mogelijk dat er wijzigingen in het landschap zijn geweest die wel op de nieuwe luchtfoto staan maar niet in het AHN omdat dit enkele jaren oud is. Denk hierbij bijvoorbeeld aan wijzigingen aan infrastructuur of een nieuwbouwwijk etc. Overal waar hoogtes zijn aangepast na de inwindatum van het AHN, is dat bestand niet correct en als het AHN wordt gebruikt voor correctie dan zal de Orthofoto ook niet correct zijn. Dit is waar het verschil tussen de Orthofoto en Stereofoto belangrijk is, voor kartering wordt uiteraard gebruik gemaakt van de Stereofoto’s en daar is geen hoogtemodel op toegepast en de kartering is daarmee onafhankelijk. De karteerder maakt ook uit de foto’s zelf een hoogtecorrectie voordat de karteerwerkzaamheden worden gestart.
Bestandsformaat en gebruikssoftware
De True Orthofoto wordt net als de standaard Orthofoto geleverd als Stereofoto (.jpg) Geotiff (.tiff) en ECW (.ecw). Hierbij zijn ook diverse variaties mogelijk, zoals levering van .jp2000 i.p.v. .ecw en de levering van Near InfraRed (NIR) beelden in diverse outputs.”
Meer informatie of een offerte aanvragen?
Slagboom en Peeters maakt luchtfoto’s voor uiteenlopende klanten en toepassingen. Heeft u interesse in een True Orthofoto? Wij informeren u graag over de mogelijkheden. Neem vrijblijvend contact met ons op; we staan voor u klaar om uw vragen te beantwoorden.
